管壳式换热器结构图

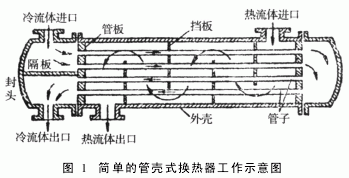

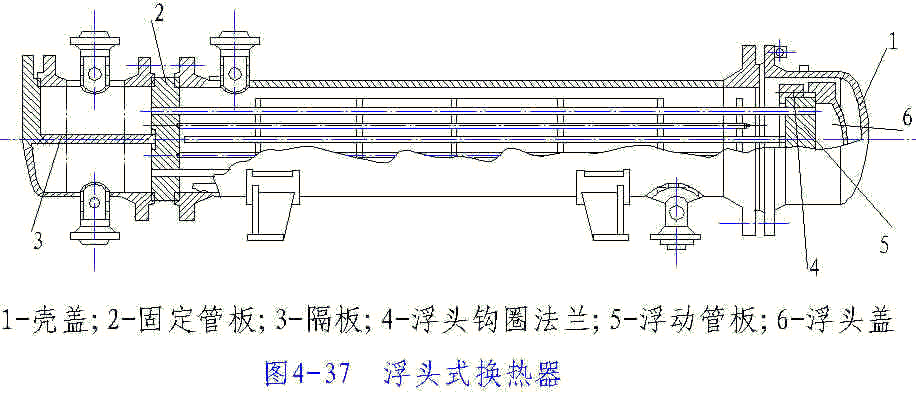

管壳式换热器由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成,管壳式冷却器的壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。

为提高管外流体的传热分系数,通常在壳体内安装若干挡板。挡板可提高管式换热器壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。


换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑,管外流体湍动程度高,传热分系数大;正方形排列则管外清洗方便,适用于易结垢的流体。


管壳式换热器是一个比较常见的换热器设备,一般在化工,石油,炼钢,机械,能源,食品等领域,其特点就是能适应高温高压的环境下使用。
